Шаровые клапаны, используемые в нефтегазопроводах, работают в сложных условиях. Они могут подвергаться воздействию высокого давления, перепадов температуры, агрессивных сред, а также многократным циклам открытия и закрытия. В таких условиях система уплотнения играет важную роль в поддержании работоспособности клапана и предотвращении нежелательных утечек.

Но что же делает...уплотнение шарового клапанаПодходит для применения в соответствии со стандартом API 6D?

Ответ кроется не только в материале или номинальном давлении уплотнения. Геометрия уплотнения, совместимость материалов, сопротивление экструзии, состояние поверхности, температура и общая конструкция клапана — все это должно работать в комплексе. Для трубопроводов и нефтегазовой отрасли решение по уплотнению следует выбирать в соответствии с фактическими условиями эксплуатации клапана.

Что такое шаровой клапан API 6D?

API 6D — это широко используемый стандарт для трубопроводных и трубных клапанов, применяемых в нефтегазовой промышленности. Шаровые клапаны, предназначенные для этих применений, как правило, должны обеспечивать надежное перекрытие потока и герметизацию в заданных условиях эксплуатации.

В шаровом клапане используется сферический запорный элемент, который вращается для регулирования потока жидкости. Когда клапан закрыт, уплотнительные элементы вокруг шара помогают изолировать входную и выходную стороны клапана.

Поскольку уплотнительный слой напрямую связан с эффективностью перекрытия клапана,Уплотнение шарового клапана API 6DНеобходимо сохранять герметичность при давлении, температуре и воздействии рабочей среды, указанных для данного применения.

Почему выбор уплотнения важен для шаровых кранов API 6D?

Клапан может иметь прочный металлический корпус и тщательно обработанные компоненты, но неподходящий уплотнительный элемент все равно может стать слабым местом в системе.

Например, уплотнительный материал может обладать хорошей химической стойкостью, но недостаточной износостойкостью для многократной эксплуатации клапана. Другой материал может обеспечивать хорошую гибкость, но становиться менее стабильным при повышенных температурах. Чрезмерное усилие уплотнения также может увеличить трение и крутящий момент при работе.

Это означает, что при выборе уплотнения для шарового клапана API 6D необходимо учитывать всю рабочую среду, а не только один параметр производительности.

К важным факторам относятся:

Рабочее давление

• Рабочая и температура окружающей среды

• Размеры клапана и габариты уплотнения

• Рабочая частота клапана

• Состав жидкости или газа

• Циклирование давления

• Качество обработки поверхности сопрягаемых компонентов

• Зазор и экструзионный зазор

• Требуемые показатели герметичности и срок службы

Какие материалы используются для уплотнений шаровых клапанов API 6D?

Не существует единого уплотнительного материала, подходящего для всех применений шаровых клапанов API 6D.

Эластомерные материалы можно рассматривать в тех случаях, когда важны гибкость и способность к восстановлению герметичности. В зависимости от среды и температуры могут быть выбраны различные резиновые смеси для обеспечения необходимой устойчивости к воздействию химических веществ и старению.

ПТФЭ и модифицированные компаунды на основе ПТФЭ также используются в уплотнениях клапанов, где важны низкое трение, химическая стойкость и стабильность размеров. Для регулирования износостойкости и механических свойств можно использовать различные наполнители и составы.

Для сложных условий эксплуатации в нефтегазовой отрасли выбор материала должен основываться на фактической среде и условиях работы. Перед выбором материала необходимо оценить температуру, давление, состав жидкости и ход клапана.

Как давление влияет на уплотнения шаровых клапанов?

Давление является одним из важнейших факторов при проектировании системы уплотнения шарового клапана.

С повышением давления уплотнительный элемент может подвергаться большей деформации, что увеличивает риск его выдавливания в зазор между сопрягаемыми компонентами. Повторные циклы изменения давления могут еще больше увеличить нагрузку на уплотнение.

Правильно спроектированныйуплотнение шарового клапана высокого давленияНеобходимо обеспечить достаточный контакт с уплотнительной поверхностью, одновременно контролируя деформацию и выдавливание.

Поэтому геометрия уплотнения имеет важное значение. Профиль, уплотнительная кромка, площадь контакта, несущая конструкция и габаритные размеры при установке — все это может влиять на то, как уплотнение реагирует на давление.

В некоторых конструкциях давление также может влиять на силу герметизации. Однако взаимосвязь между давлением и эффективностью герметизации необходимо рассматривать в совокупности с трением, свойствами материала и допусками на размеры.

Как температура влияет на герметичность шарового клапана?

В процессе транспортировки, обработки, остановки и запуска трубопроводных клапанов возможны значительные перепады температуры.

Температура влияет на физические свойства уплотнительных материалов. Эластомеры могут становиться тверже или мягче в зависимости от температуры, в то время как полимерные материалы могут испытывать изменения в стабильности размеров и механических свойствах.

При низких температурах поддержание надлежащего герметичного контакта может стать более сложной задачей. При повышенных температурах термическое старение и деградация материала могут приобретать большее значение.

По этой причине подходящее уплотнение для шарового клапана следует выбирать в соответствии с фактическим диапазоном температур, а не с общим температурным пределом материала.

Сочетание давления и температуры имеет особое значение. Материал, хорошо работающий при умеренном давлении при комнатной температуре, может вести себя по-разному при высоком давлении и повышенной температуре.

Что вызывает утечки в шаровых кранах API 6D?

Утечка через уплотнение может иметь несколько причин, и замена уплотнительного материала не всегда решает проблему.

Несовместимость материалов уплотнения

Воздействие неподходящей среды может вызвать набухание, затвердевание, размягчение или химическое разрушение.

Экструзия

Высокое давление в сочетании с чрезмерным зазором может привести к деформации уплотнительного материала в зазоре, что потенциально может повредить уплотнение.

Повреждение поверхности

Царапины, вмятины или некачественная обработка поверхности сопрягаемого компонента могут препятствовать герметичному контакту.

Чрезмерный износ

Повторная эксплуатация клапана может постепенно изнашивать уплотнительную поверхность, особенно при высоком трении или неподходящих условиях смазки.

Неправильная установка

Скручивание, порезы, загрязнение или неправильное позиционирование во время сборки могут повлиять на герметичность.

Неправильная геометрия уплотнения

Даже если материал подходит, неподходящий профиль может привести к чрезмерному трению или недостаточному герметизирующему контакту.

Понимание фактического механизма отказа зачастую оказывается полезнее, чем простая замена вышедшего из строя уплотнения шарового клапана на аналогичное по конструкции.

Как выбрать уплотнение для шарового клапана в нефтегазовой отрасли?

Процесс выбора следует начинать с анализа условий эксплуатации клапана.

Прежде всего, определите, с какой средой работает жидкость. Нефть, природный газ, химические вещества и другие технологические жидкости могут иметь совершенно разные требования к совместимости.

Далее определите диапазон давления и температуры, включая, при необходимости, скачки давления и температурные циклы.

Место уплотнения также имеет важное значение. Для уплотнения, используемого в статическом положении, может потребоваться иной подход к проектированию, чем для уплотнения, подверженного вращательному движению.

Затем следует учесть размеры и допуски клапана. На конечные герметизирующие свойства влияют поперечное сечение уплотнения, размеры канавки, зазор и состояние сопрягаемых поверхностей.

Для приложений с высокими требованиями инженерам также может потребоваться оценить следующее:

·Трение и рабочий крутящий момент

• Устойчивость к экструзии

·Сжатие и восстановление

Износостойкость

Химическая совместимость

·Термическая стабильность

• Циклирование давления

• Ожидаемый срок службы

Такой подход, основанный на конкретном применении, помогает избежать выбора уплотнения, исходя только из номинального размера или названия материала.

Можно ли изготовить уплотнения для шаровых клапанов на заказ?

Стандартные профили уплотнения могут подходить для многих областей применения клапанов, но некоторые условия эксплуатации требуют более специфического решения.

Индивидуальная настройка может включать профиль уплотнения, размеры, состав материала или сочетание этих факторов.

Например, производитель клапанов может иметь специфическую конструкцию канавок или допуски размеров, которые не соответствуют стандартному уплотнению. В других случаях рабочая среда, давление, температура или требования к трению могут потребовать иного состава материала.

Для таких применений может быть разработано индивидуальное уплотнение шарового клапана API 6D, учитывающее конструкцию клапана и условия эксплуатации.

Цель состоит не просто в том, чтобы сделать уплотнение более прочным или увеличить силу герметизации. Конструкция должна обеспечивать баланс между эффективностью герметизации, подвижностью, сопротивлением экструзии, совместимостью материалов и сроком службы.

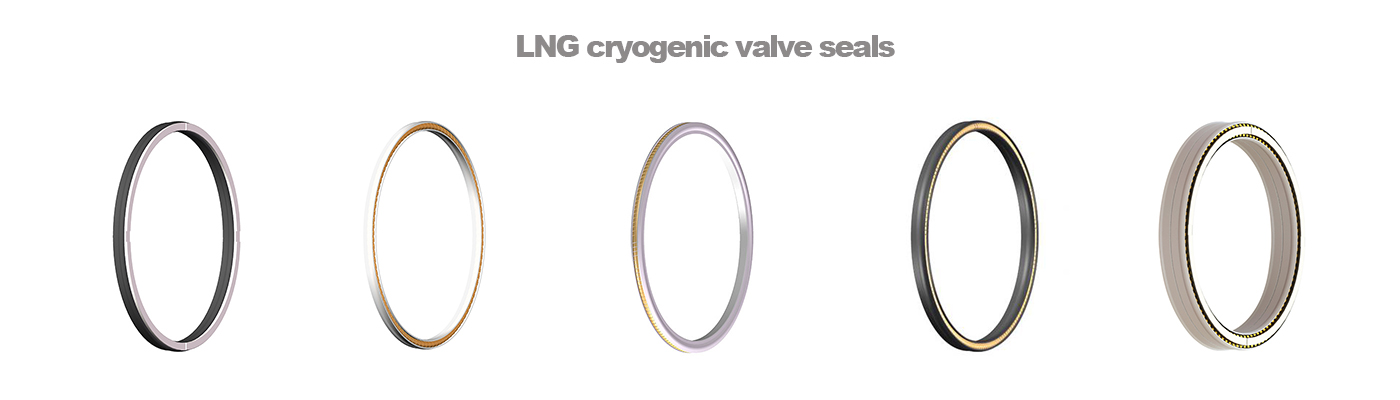

Уплотнения шаровых клапанов для нефтегазовой отрасли

В нефтегазопроводных системах герметичность тесно связана с общей надежностью клапана.

При выборе подходящего уплотнительного решения следует учитывать не только давление. Совместимость материалов, температура, перемещение клапана, состояние поверхности, допуски по размерам и сопротивление экструзии — все это может влиять на эксплуатационные характеристики уплотнения.

Компания JST Seals разрабатывает индивидуальные решения для уплотнений промышленных клапанов, охватывающие разработку материалов, создание пресс-форм, высокоточное производство и тестирование. Для сложных задач уплотнения шаровых клапанов по стандарту API 6D выбор уплотнения может быть произведен в соответствии с фактической конструкцией клапана и условиями эксплуатации.

Такой подход, ориентированный на конкретные задачи, помогает производителям клапанов и пользователям оборудования определить конструкцию уплотнения, подходящую для предполагаемой среды эксплуатации.

Часто задаваемые вопросы

Что такое уплотнение шарового клапана API 6D?

Уплотнение шарового клапана API 6D — это уплотнительный элемент, используемый в шаровых клапанах, предназначенных для трубопроводов и связанных с ними применений в нефтегазовой отрасли. Его конструкция и материал должны соответствовать заданным условиям эксплуатации клапана.

Какие материалы обычно используются для уплотнений шаровых клапанов?

В зависимости от области применения могут использоваться эластомеры, ПТФЭ, модифицированный ПТФЭ и другие специально разработанные герметизирующие составы. Выбор подходящего материала зависит от давления, температуры, среды, движения и других условий эксплуатации.

Может ли уплотнение шарового клапана выдерживать высокое давление?

Прочность на герметичность зависит от всей конструкции уплотнения, включая материал, профиль, зазор, опорные компоненты, температуру и конструкцию клапана. Поэтому герметичность следует оценивать в реальных условиях эксплуатации, а не только по материалу.

Почему шаровой кран API 6D протекает?

Возможные причины включают в себя износ уплотнений, их выдавливание, повреждение поверхности, чрезмерный износ, неправильную установку, неподходящий выбор материала или неподходящий профиль уплотнения.

Как выбрать уплотнение для шарового клапана, используемого в нефтегазовой отрасли?

Начните с типа клапана, места уплотнения, рабочей среды, давления, температуры, перемещения, размеров, допусков и состояния поверхности. Затем эти параметры можно использовать для определения подходящего материала и профиля уплотнения.

Можно ли изготовить на заказ уплотнения для шаровых клапанов API 6D?

Да. В тех случаях, когда стандартные уплотнительные изделия не соответствуют конструкции клапана или требованиям к его эксплуатации, могут быть рассмотрены нестандартные размеры, профили и составы материалов.
