В оборудовании устьев нефтяных и газовых скважин и уплотнения MEC с металлическими концевыми крышками, и P-уплотнения используются для ответственных задач статического уплотнения. Однако они различаются по конструкции, механизмам уплотнения и требованиям, на удовлетворение которых они рассчитаны.

Основное различие заключается в том, что уплотнение MEC сочетает в себе эластомерный уплотнительный элемент с привулканизированными металлическими концевыми крышками, в то время как P-уплотнение использует уплотнительный элемент на основе эластомера с опорными компонентами для противодействия выдавливанию. Правильный выбор зависит от конструкции устьевого оборудования, установочного положения, номинального давления, уплотнительных поверхностей и условий эксплуатации.

Ни одна из конструкций не является автоматически лучшей для любого применения. Понимание их различий помогает инженерам и отделам закупок подбирать уплотнение, соответствующее оборудованию, а не делать выбор только по названию продукта.

1. В чем разница между уплотнением MEC и P-уплотнением?

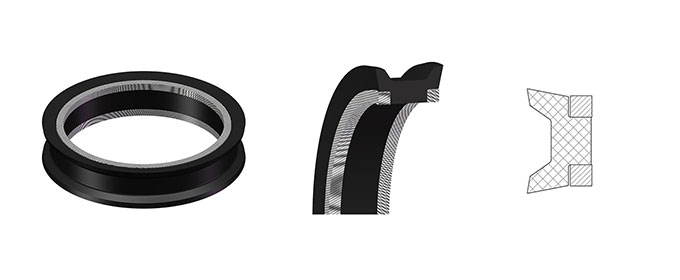

Уплотнение MEC (Metal End Cap) представляет собой специализированный уплотнительный узел «эластомер-металл». Эластомер соединен методом вулканизации с двумя металлическими концевыми крышками, которые обеспечивают механическую поддержку и помогают противостоять выдавливанию под высоким давлением.

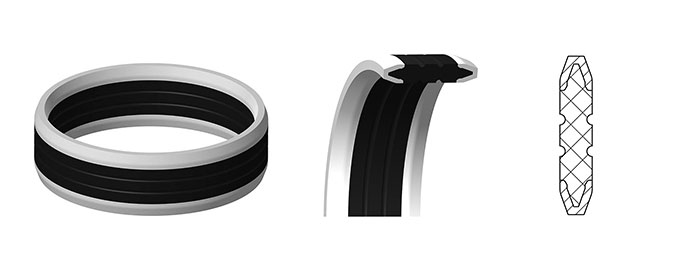

P-уплотнение — это уплотнение устьевого оборудования, используемое в таких соединениях, как соединения колонной головки и обсадной катушки. В зависимости от конструкции оно включает в себя эластомерный уплотнительный элемент и опорные компоненты для предотвращения выдавливания. В конструкции P-уплотнения, описываемой JST, опорные компоненты могут быть выполнены из сетчатой нержавеющей стали или углеродистой стали сплошного сечения, а активация уплотнения осуществляется посредством нагнетания герметика.

Хотя обе конструкции решают задачи герметизации под высоким давлением, требования к их конструкции и установке различаются.

2. Сравнение уплотнений MEC и P: ключевые отличия

В таблице описаны типичные конструктивные характеристики, а не универсальные спецификации для продукции каждого производителя. Окончательный выбор должен основываться на фактических требованиях к чертежам и оборудованию.

3. Как работает конструкция металлических концевых крышек MEC?

Конструкция MEC сочетает в себе гибкость эластомера и механическую поддержку металлических компонентов.

Во время установки эластомерный сердечник радиально сжимается для создания первоначального уплотняющего контакта. При приложении системного давления эластомер реагирует на давление и помогает поддерживать контакт с сопрягаемыми поверхностями.

Соединенные металлические концевые элементы обеспечивают дополнительную механическую поддержку и помогают противостоять экструзии в зазоры. В зависимости от конструкции и сопрягаемого оборудования металлические компоненты также могут способствовать контакту металла с металлом на уплотняемой поверхности.

Данная конструкция может быть полезна в условиях устьевого оборудования высокого давления, где расточка под уплотнение может иметь дефекты поверхности или незначительные механические повреждения. Тем не менее, уплотнение не может компенсировать каждый дефект поверхности: состояние расточки, зазоры, размеры и требования к установке все равно должны соответствовать указанным пределам.

В опубликованной информации о продукции MEC от компании JST указаны рабочее давление до 15 000 PSI и диапазон температур от -4°F до +392°F. Эти показатели являются опубликованными для продукта пределами, а не гарантией того, что каждая комбинация материалов может работать на обеих крайностях одновременно. Применимый класс должен быть подтвержден для выбранной конфигурации.

Для получения дополнительной информации см. страницу продукции уплотнения с металлическими концевыми элементами MEC.

4. Как работает P-уплотнение?

P-уплотнение предназначено для определенных схем уплотнения устья скважины, в частности, в колонных головках и катушках обсадных колонн.

В конструкции P-уплотнения, описанной JST, эластомер выполняет функцию уплотнения, в то время как опорные компоненты помогают контролировать деформацию и противостоять экструзии под давлением. Уплотнение активируется путем впрыскивания герметика в назначенную зону уплотнения.

Опорные компоненты важны, потому что высокое давление может затолкнуть эластомер в имеющиеся зазоры, потенциально вызывая повреждение от экструзии или отказ уплотнения. Точные характеристики зависят от геометрии уплотнения, конструкции опоры, свойств материалов и допусков оборудования.

P-уплотнения не взаимозаменяемы со всеми другими типами уплотнений устья скважины. Их пригодность зависит от предполагаемого места установки и конструкции устьевого оборудования.

См. информацию о P-уплотнениях устья скважины компании JST для получения более подробной информации о применении P-уплотнений.

5. Какое уплотнение лучше подходит для применения в устьевых оборудованиях высокого давления?

Универсального победителя не существует. Как MEC, так и P-уплотнения могут быть пригодны для тяжелых условий устья скважины, если они спроектированы и указаны для предполагаемого применения.

Уплотнение MEC может стоить оценки, когда проект требует соединенной эластомерно-металлической сборки, значительной устойчивости к экструзии и активируемого давлением эластомерного сердечника.

P-уплотнение может быть уместным, когда устьевое оборудование специально разработано для P-уплотнения и использует его предписанную схему установки и впрыска герметика.

Сам по себе максимальный номинал давления недостаточен для принятия решения. Два уплотнения с похожими номиналами давления могут отличаться установочными размерами, уплотнительными поверхностями, совместимостью материалов и требованиями к обслуживанию.

Инженеры должны проверить следующее перед принятием решения:

• Интерфейс оборудования: Подтвердите точную схему колонной головки, катушки обсадной колонны или подвески насосно-компрессорных труб.
• Давление и температура: Проверьте требуемый рабочий диапазон, направление давления и любые циклы давления или температуры.
• Рабочая среда: Оцените совместимость с нефтью, водой, газом, H₂S, CO₂ и другими жидкостями, присутствующими в области применения.
• Уплотняемая поверхность и зазор: Проверьте состояние расточки, чистоту поверхности, размерные допуски и зазоры экструзии.
• Установка и обслуживание: Подтвердите процедуры установки, требования к впрыску герметика там, где это применимо, и может ли предлагаемая конструкция обслуживаться по назначению.
• Требования к квалификации: Просмотрите применимые спецификации оборудования, требования к испытаниям и свидетельства квалификации материалов.

Для получения более широкого обзора выбора уплотнений устья скважины, включая интерфейсы оборудования, условия эксплуатации и требования к применению, прочитайте наше руководство: Как выбрать уплотнение подвески обсадной колонны для устьев нефтегазовых скважин?.

6. Может ли уплотнение MEC заменить P-уплотнение?

Не как прямая замена только на основе названия продукта.

Уплотнения MEC и P могут выполнять связанные функции уплотнения устья скважины, но различия в поперечном сечении, размерах, уплотняющих интерфейсах, опорной структуре и методе установки могут препятствовать прямой замене.

Перед рассмотрением замены сравните оригинальный чертеж уплотнения с предлагаемой заменой. Подтвердите установочное пространство, сопрягаемые поверхности, номинал давления, совместимость эластомера, требования к металлическим компонентам и процедуру установки.

Для критического оборудования устья скважины замена должна быть рассмотрена и одобрена производителем оборудования или ответственной инженерной командой. Если оригинальное P-уплотнение опирается на определенную схему впрыска герметика, предлагаемое уплотнение MEC должно быть оценено по отношению ко всей уплотнительной системе, а не только к самому уплотнительному элементу.

7. Какие материалы используются для уплотнений MEC и P?

Выбор материала зависит от рабочей среды, температуры, давления и требуемого срока службы.

Для уплотнений MEC компания JST предлагает варианты эластомеров, включая NBR, HNBR и FKM, в сочетании с металлическими компонентами, такими как нержавеющая сталь. Для конкретных конструкций и условий эксплуатации могут рассматриваться другие металлические сплавы.

Для уплотнений P эластомер и опорные компоненты должны выбираться в соответствии с конструкцией оборудования и требуемыми условиями эксплуатации. При выборе материала следует учитывать химическую стойкость, термостойкость, поведение при декомпрессии и сопротивление выдавливанию, где это применимо.

При работе со сероводородсодержащим газом или в других сложных нефтегазовых средах не полагайтесь только на общее название материала. Запрашивайте конкретное обозначение компаунда, подтверждение квалификации и информацию о совместимости для предполагаемых условий работы.

8. Какая информация необходима для выбора правильного уплотнения?

Независимо от того, оцениваете ли вы уплотнение MEC, уплотнение P или возможную замену, предоставление полной информации о применении помогает уменьшить количество ошибок при спецификации и ненужных перепроектирований.

Перед запросом коммерческого предложения подготовьте:

• Сведения об оборудовании:Производитель, модель, тип оборудования и точное место установки уплотнения.
• Размеры уплотнения: Существующий чертеж уплотнения, поперечное сечение, размеры канавки и детали сопрягаемого отверстия.
• Условия эксплуатации:Рабочее давление, диапазон температур, направление давления и условия циклической нагрузки.
• Медиа: Нефть, вода, газ, H₂S, CO₂ или другие технологические жидкости.
• Требования к материалам: Эластомерная смесь, металлический материал и любые применимые требования к эксплуатации в кислых средах или к квалификационным испытаниям.
• Требования к замене: Исходный номер детали, текущее состояние уплотнения, процедура установки и любые известные проблемы с утечкой или выдавливанием.

Если чертеж оригинального уплотнения недоступен, чертежи оборудования, фотографии с надежными габаритными ориентирами и оригинальный номер детали могут помочь производителю определить требуемую конструкцию. Они не должны заменять инженерную проверку в случаях, когда размеры или номинальные характеристики остаются неопределенными.

Часто задаваемые вопросы

В чем основное различие между уплотнением MEC и уплотнением P?

В уплотнении MEC используется эластомер, соединенный с двумя металлическими торцевыми крышками. В уплотнении P используется уплотнительный элемент из эластомера с опорными элементами в специальной системе уплотнения устьевого оборудования. Требования к их установке и системам уплотнения различаются.

Подходит ли уплотнение MEC для устьевого оборудования по стандарту API 6A?

Уплотнения MEC используются в высоконапорных устьевых применениях в нефтегазовой отрасли. Применимость для конкретной сборки API 6A зависит от конструкции оборудования, размеров, требуемых номинальных характеристик и применимых требований к квалификационным испытаниям. Проверяйте документацию на конкретное изделие, а не предполагайте совместимость только на основании стандарта.

Имеет ли уплотнение MEC всегда более высокое номинальное давление, чем уплотнение P?

Нет. Способность выдерживать давление зависит от конкретной конструкции, материала, размеров, зазора на выдавливание и квалификационных испытаний. Сравнивайте характеристики для точных изделий и условий эксплуатации.

Можно ли заменить уплотнение P без модификации устьевого оборудования?

Замена может быть возможна, если предлагаемое уплотнение соответствует исходной конструкции и требованиям оборудования. Не следует предполагать, что уплотнение MEC подойдет или будет функционировать в качестве прямой замены уплотнения P без размерной и инженерной проверки.

Какое уплотнение лучше подходит для работы в среде кислых газов?

Ни одна из конструкций не является по своей сути лучшей для любого применения в кислых газах. Выбранный эластомерный компаунд, металлические материалы, пределы давления и температуры, стойкость к декомпрессии и свидетельства о квалификации должны быть оценены для реальных условий эксплуатации.

Заключение

Уплотнения с металлическими торцевыми крышками MEC и уплотнения P решают сложные задачи статического уплотнения в нефтегазовом устьевом оборудовании, однако в них используются разные подходы к конструкции и могут потребоваться различные схемы установки.

Уплотнение MEC сочетает в себе сердцевину из эластомера с соединенными металлическими торцевыми крышками для обеспечения гибкости уплотнения и механической поддержки. В уплотнении P используется указанный эластомер и опорная конфигурация в рамках определенной схемы уплотнения устьевого оборудования.

Лучшим выбором является то уплотнение, которое соответствует интерфейсу оборудования, условиям эксплуатации, требованиям к материалам и критериям квалификации, а не просто то, у которого выше заявленное номинальное давление.
