В системах устьевого оборудования нефтяных и газовых скважин надежность уплотнения имеет решающее значение для сохранения целостности скважины и предотвращения потери давления. Среди различных решений для уплотнения, используемых в устьевом оборудовании API 6A, FS Seal специально разработан для компенсации неровностей уплотняющих поверхностей и больших размерных допусков, часто встречающихся в соединениях обсадных и насосно-компрессорных труб.

Если вы выбираете уплотнения для обсадной головки, колонной головки или обсадной катушки, понимание принципа работы уплотнения FS может помочь повысить надежность уплотнения и сократить техническое обслуживание в сложных условиях нефтяных месторождений.

Что такое уплотнение FS?

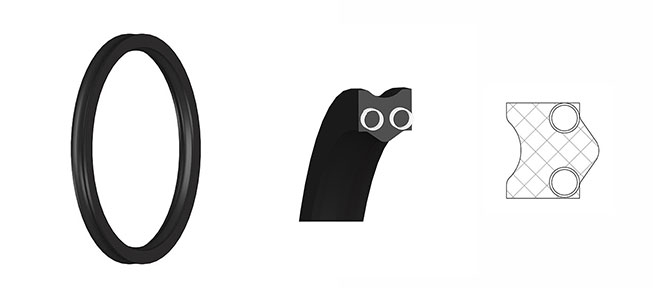

Уплотнение FS (Flexible Spring Seal — гибкое пружинное уплотнение) — это статический уплотнительный элемент, используемый в устьевом оборудовании нефтяных и газовых скважин. Оно устанавливается между корпусом устьевого оборудования и обсадной или насосно-компрессорной трубой для создания надежного барьера давления даже при относительно грубой обработке уплотняющих поверхностей или больших допусках механической обработки.

В отличие от обычных эластомерных уплотнений, которые в основном работают за счет сжатия, уплотнение FS содержит внутренний пружинный элемент, который постоянно создает усилие уплотнения. Это позволяет уплотнению сохранять контакт с уплотняющими поверхностями несмотря на изменения размеров или тепловое расширение во время эксплуатации.

Благодаря такой конструкции уплотнения FS широко применяются в обсадных головках, колонных головках и обсадных катушках API 6A, где надежность уплотнения имеет критическое значение.

Где устанавливается уплотнение FS?

Уплотнение FS обычно устанавливается в зоне вторичного уплотнения устьевого оборудования.

Распространенные места установки включают:

• Обсадные головки
• Обсадные катушки
• Колонные головки
• Сборки корпусов устьевого оборудования

Его основная функция — герметизация кольцевого пространства между обсадной или насосно-компрессорной трубой и корпусом устьевого оборудования, что помогает сохранять удержание давления на протяжении всего срока добычи скважины.

В отличие от динамических уплотнений, уплотнения FS работают в статических условиях, где долгосрочное удержание давления важнее, чем приспособление к возвратно-поступательному движению.

Как работает уплотнение FS?

Эффективность уплотнения FS обеспечивается сочетанием эластомерного уплотнительного элемента и встроенной пружины.

При установке пружина создает постоянное радиальное усилие уплотнения, позволяя уплотнению адаптироваться к небольшим неровностям поверхности и компенсировать производственные допуски. По мере увеличения давления в системе давление дополнительно активирует уплотнительный элемент, повышая эффективность герметизации.

Этот двойной механизм уплотнения обеспечивает несколько важных преимуществ:

• Постоянное усилие уплотнения даже до подачи давления в систему
• Лучшая компенсация неровной обработки поверхности
• Надежное уплотнение при более широких размерных допусках
• Стабильная работа при колебаниях давления и температуры

Эти характеристики делают уплотнения FS особенно подходящими для применения в устьевом оборудовании, где допуски механической обработки не всегда могут быть минимизированы.

Почему уплотнения FS используются в устьевом оборудовании?

Устьевое оборудование работает в сложных условиях, включая высокое давление, колебания температуры и длительные интервалы между техническим обслуживанием. Стандартные решения для уплотнения могут испытывать трудности с сохранением надежной герметизации, когда сопрягаемые поверхности имеют неровности или допуски компонентов отличаются.

Уплотнения FS разработаны для решения этих задач благодаря обеспечению:

Компенсации допусков

Одним из ключевых преимуществ уплотнения FS является его способность компенсировать большие размерные и геометрические допуски без снижения эффективности уплотнения.

Надежного статического уплотнения

Поскольку соединения устьевого оборудования остаются неподвижными после сборки, уплотнения FS оптимизированы для длительного статического уплотнения при постоянном давлении.

Повышенной целостности удержания давления

Конструкция с пружинным усилением помогает поддерживать постоянное усилие уплотнения, снижая риск утечек на протяжении всего срока эксплуатации скважины.

Адаптации к качеству поверхности

В отличие от некоторых обычных уплотнений, требующих высокополированных уплотняющих поверхностей, уплотнения FS могут эффективно герметизировать относительно грубые поверхности обсадных и насосно-компрессорных труб.

Уплотнение FS по сравнению с обычными эластомерными уплотнениями

Хотя оба уплотнительных решения используются в системах устьевого оборудования, их эксплуатационные характеристики различаются.

Для применений, где допуски компонентов шире или уплотнительные поверхности менее однородны, уплотнения FS обычно обеспечивают более стабильные характеристики уплотнения.

Какие материалы используются для уплотнений FS?

Выбор материала зависит от условий эксплуатации, включая давление, температуру и скважинные жидкости.

Типичные материалы для уплотнений включают:

• HNBR
• FKM
• Специализированные эластомеры для нефтепромысловых условий

Встроенная пружина или армирующий элемент обычно изготавливаются из коррозионностойких металлических материалов для обеспечения длительной работы уплотнения.

При выборе материала всегда следует учитывать:

• Рабочее давление
• Диапазон температур
• Добываемые жидкости
• Совместимость с химическими веществами
• Требования к сроку службы
• Типичные применения уплотнений FS

Уплотнения FS в основном используются в наземном устьевом оборудовании для добычи нефти и газа.

Типичные применения включают:

• Обсадные головки API 6A
• Обсадные катушки
• Головки насосно-компрессорных труб
• Наземные устьевые сборки
• Системы уплотнения устья скважины высокого давления

Эти применения требуют надежного долгосрочного уплотнения для обеспечения безопасной эксплуатации и сохранения целостности скважины на протяжении всего процесса бурения, заканчивания и добычи.

Как выбрать правильное FS-уплотнение?

Выбор подходящего FS-уплотнения требует оценки как конструкции оборудования, так и условий эксплуатации.

Ключевые факторы включают:

• Тип устьевого оборудования
• Класс давления
• Диапазон температур
• Размеры обсадных и насосно-компрессорных труб
• Качество обработки поверхности
• Размерные допуски
• Совместимость со средой
• Требования спецификаций API

Работа с опытным производителем устьевых уплотнений может помочь обеспечить соответствие конструкции и материала уплотнения конкретным условиям эксплуатации вашего применения.

Заключение

FS-уплотнение — это статическое уплотнение с пружинным поджатием, специально разработанное для устьевого оборудования API 6A. Его способность компенсировать шероховатость поверхностей и более широкие размерные допуски делает его эффективным решением для уплотнения колонных головок, трубных головок и обсадных катушек, работающих в сложных условиях нефтегазовых месторождений.

По сравнению с обычными эластомерными уплотнениями FS-уплотнения обеспечивают более стабильное усилие уплотнения, улучшенную компенсацию допусков и повышенную долговременную герметичность под давлением. Выбирая подходящую конструкцию и материал уплотнения, операторы могут повысить надежность устьевого оборудования, снизить риск утечек и продлить срок службы оборудования.

Часто задаваемые вопросы

Что такое FS-уплотнение?

FS-уплотнение — это статическое уплотнение с пружинным поджатием, используемое в устьевом оборудовании API 6A для герметизации между корпусом устья скважины и обсадной или насосно-компрессорной трубой. Оно разработано для компенсации неровностей уплотняющих поверхностей и больших размерных допусков при сохранении надежного удержания давления.

Где устанавливается FS-уплотнение?

FS-уплотнения обычно устанавливаются в колонных головках, обсадных катушках, трубных головках и других компонентах устьевого оборудования, где требуется долговременное статическое уплотнение.

Почему FS-уплотнения используются вместо обычных уплотнений?

FS-уплотнения обеспечивают постоянное пружинное поджатие и лучшую компенсацию допусков, что делает их более подходящими для устьевого оборудования с неровной обработкой поверхности, размерными отклонениями и сложными условиями давления.

Подходят ли FS-уплотнения для устьев скважин высокого давления?

Да. FS-уплотнения специально разработаны для применения на устьях скважин высокого давления и широко используются в оборудовании API 6A. Выбор материала и конструкции уплотнения всегда должен основываться на фактических условиях рабочего давления, температуры и среды.
