В системах устья нефтяных и газовых скважин, целостность уплотнения имеет критическое значение для безопасной и эффективной добычи.уплотнение пак-офф играет важнейшую роль в изоляции зон давления и обеспечении надежного контроля скважины.

1. Что такое уплотнение пак-офф устья скважины?

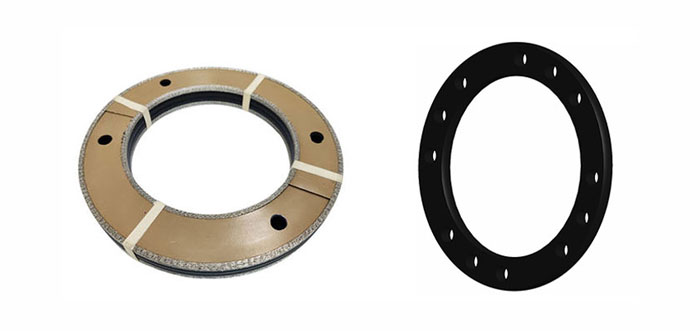

Уплотнение уплотнение пак-офф устья скважины является уплотнительным элементом, устанавливаемым в устьевом оборудовании скважины для создания герметичного барьера между трубными компонентами, такими как обсадная колонна, насосно-компрессорные трубы или подвески.

Его основная функция заключается в:

·Предотвращать утечки жидкости и газа между кольцевыми пространствами

·Поддерживать удержание давления в высоконапорных скважинах

·Обеспечивать безопасную работу устья скважины во время добычи, закачки или вмешательства

Проще говоря, оно «перекрывает» кольцевой зазор и обеспечивает герметичность скважины в динамических скважинных условиях.

2. Принцип работы

Уплотнение пак-офф обычно активируется механически или гидравлически.

При установке:

·Уплотнение сжимается между металлическими компонентами

·Упругая деформация эластомерных или полимерных материалов создаёт радиальную силу уплотнения

·В некоторых конструкциях давление системы дополнительно активирует уплотнение (уплотнение с поддержкой давления)

Этот двойной механизм уплотнения позволяет сохранять целостность при:

·Высоком давлении

·Температурных циклах

·Вибрациях и незначительных перемещениях

3. Конструктивные соображения

Надёжная конструкция уплотнения пак-офф должна учитывать множество инженерных факторов:

(1) Номинальное давление

Уплотнения пак-офф устья скважин часто работают в условиях:

·Среднего давления: 3,000–10,000 psi

·Высокого давления: 15,000–20,000+ psi

(2) Диапазон температур

В зависимости от условий скважины:

·Низких температур (арктические условия)

·Высоких температур (>150°C / 300°F в глубоких скважинах)

(3) Устойчивость к экструзии

Высокое давление может вызывать экструзию эластомера в зазоры. Опорные кольца из:

·PEEK

·PTFE

·Наполненные полимерные композиты обычно используются для предотвращения разрушения.

Уплотнение пак-офф устья скважины — это небольшой, но критически важный компонент систем устья скважин. Его работа напрямую влияет на безопасность, защиту окружающей среды и надежность добычи.
