Что представляет собой узел уплотнения V-Stack?

А Узел уплотнения V-Stack —часто называемый стопка печатей или V-образный стек — представляет собой комбинацию нескольких уплотнительных элементов, расположенных друг над другом. Каждый элемент имеет шевронный профиль, что позволяет всему пакету активизироваться под давлением и создавать надежное и долговечное уплотнение. Благодаря гибкости отдельных колец и адаптации к изменениям давления, V-образный пакет обеспечивает превосходную герметизацию в сложных условиях нефтегазовой промышленности.

Как работает уплотнение V-Stack?

Принцип герметизации основан на расширении под действием давления.

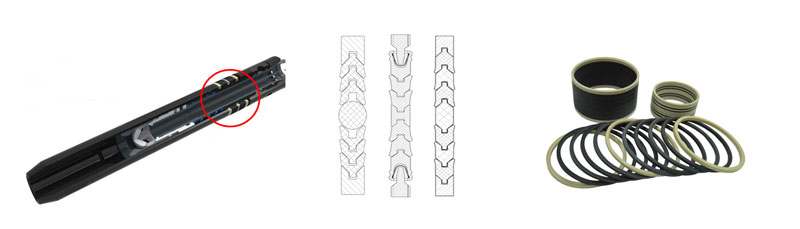

Под действием давления в скважине или гидравлического давления каждое V-образное кольцо в пакете расширяется наружу, плотно прижимаясь к металлическому корпусу. Это обеспечивает герметичность как в статических, так и в динамических условиях. Пакет обычно состоит из:

• Гнездовые адаптеры – обеспечивают структурную поддержку
• Несколько V-образных колец – основные уплотнительные элементы
• Переходники с наружной резьбой – помогают распределить нагрузку и стабилизировать штабель

Такая компоновка гарантирует, что узел сможет выдерживать высокие давления, большие зазоры экструзии и значительные механические перемещения.

Где в нефтегазовой отрасли используются узлы уплотнений V-Stack?

Уплотнения V-Stack широко используются в различных нефтепромысловых инструментах и наземном оборудовании. Типичные области применения:

• Компоненты устьевого оборудования и фонтанной арматуры
• Пакеры и скважинные инструменты
• Гидравлические приводы и противовыбросовое оборудование
• Сервисные клапаны высокого давления

Поскольку конструкция пакета устойчива к износу, несоосности и циклическому давлению, она идеально подходит для суровых и непредсказуемых условий, возникающих в процессе бурения и добычи.

Почему стоит выбрать уплотнительный узел V-Stack?

V-образная сборка обеспечивает ряд преимуществ:

• 1. Очень прочное уплотнение
• 2. Несколько уплотнительных кромок для надежного уплотнения
• 3. Простая замена в полевых условиях с помощью разъемных колец.
• 4. Широкий выбор размеров
• 5. Можно использовать на неровных поверхностях.
• 6. Рабочие температуры от -49°F до +500°F / от -45°C до +260°C в зависимости от эластомера.
• 7. Совместимость практически со всеми носителями
• Материалом уплотнительного пакета может быть ПЭЭК и модифицированный ПТФЭ. Он обладает хорошей эластичностью, эффективностью герметизации и устойчивостью к выдавливанию.

Для оборудования, которое должно оставаться надежным в условиях изменяющегося давления, например, для корпусов устья скважины, приводных систем и пакерных инструментов, уплотнения V-Stack обеспечивают постоянную надежность.

Уплотнительный узел V-Stack разработан для обеспечения стабильного уплотнения, активируемого давлением, в сложных условиях нефтегазовой промышленности. Благодаря объединению нескольких шевронных колец в единый пакет, он обеспечивает долговечность, адаптивность и высокую устойчивость к выдавливанию, что делает его предпочтительным решением для герметизации в условиях высокого давления на устье скважин и в скважинах.
